OSP大型組合變頻型
150kW組合變頻型
將2臺75KW壓縮機主機與電機組合在一起，作為1臺壓縮機進行綜合控制
內置2臺V-M組合控制系統，發揮優異的節能效果
# 一臺75千瓦變頻機和一臺75千瓦M(jìn)型機組合
# 以變頻變速機為主機，優先運轉。
# 空氣量增加時起動定速機。
# 變頻機通過轉速控制來吸收負載的變動。?

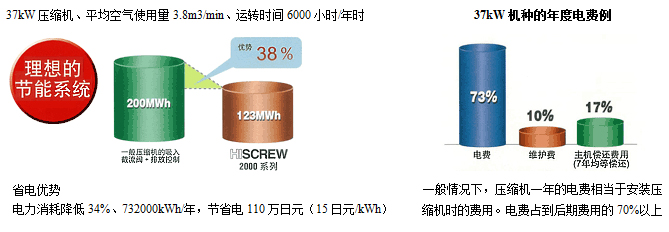

消費電費比較 (單位：MWh)?

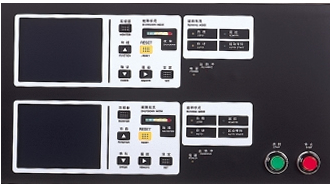

大型LCD監視器，集中顯示壓力、溫度、電流、負載率、運轉時間

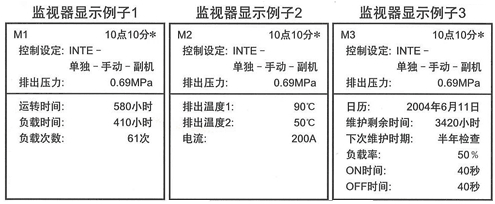

監視器顯示例子

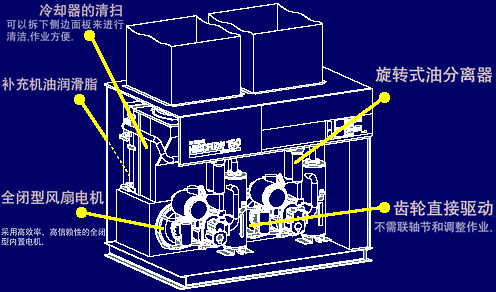

易于維護
拆下正面面板，即可進行進氣濾清器的清掃?更換、潤滑油的補充、油濾清器、油分離器的更換等所有的日常維護工作。
* 冷卻器
通過設置在左右防音隔板內的清掃窗口，可以輕松地進行冷卻器的清掃作業。
* 潤滑脂的補充
可以從背面對電機軸承補充潤滑脂。
* 全封閉外扇型電機
采用高可靠性、高效率的全封閉電機。
* 旋轉式油分離器
采用易于維護的旋轉式油分離器。
* 直接與法蘭連接的電壓縮機
主機與電機為法蘭連接，無需繁瑣的聯軸節定心調整作業。
* 大修期限6年
減輕電源設備的負擔
與1臺大型電機的起動相比，內置的2臺依次起動可以降低沖擊電流。
故障時自動切換運轉
萬一1臺壓縮機因故障停止時，可以自動切換到另一臺壓縮機上，繼續運轉
實現理想的省電效果
電動機輸出功率 |
使用空氣量比(%) |
100 |
70 |
50 |
20 |
0 |
7.5kW |
U型 |
51 |
47 |
43 |
39 |
35 |
M型 |
51 |
41 |
33 |
21 |
0 |
|
Vplus |
47 |
35 |
26 |
13 |
0 |
|
11kW |
U型 |
73 |
67 |
62 |
55 |
51 |
M型 |
73 |
59 |
48 |
30 |
0 |
|
Vplus |
68 |
49 |
37 |
19 |
0 |
|
15kW |
U型 |
95 |
86 |
81 |
72 |
67 |
M型 |
95 |
76 |
61 |
35 |
0 |
|
Vplus |
89 |
63 |
48 |
25 |
0 |
|
22kW |
U型 |
143 |
130 |
122 |
109 |
100 |
M型 |
143 |
115 |
94 |
62 |
0 |
|
Vplus |
131 |
97 |
73 |
39 |
0 |
|
37kW |
U型 |
241 |
219 |
205 |
183 |
169 |
M型 |
241 |
195 |
158 |
104 |
0 |
|
Vplus |
221 |
162 |
123 |
65 |
0 |
|
55kW |
U型 |
366 |
333 |
311 |
278 |
256 |
M型 |
366 |
294 |
247 |
168 |
0 |
|
V型 |
335 |
245 |
185 |
94 |
0 |
|
75kW |
U型 |
476 |
433 |
405 |
362 |
333 |
M型 |
476 |
380 |
310 |
193 |
0 |
|
Vplus |
436 |
313 |
234 |
124 |
0 |
|
100kW |
U型 |
660 |
601 |
581 |
502 |
462 |
M型 |
660 |
534 |
443 |
295 |
0 |
|
Vplus |
615 |
472 |
353 |
182 |
0 |
*1 U型一般為吸入載流閥控制M型：日立馬達自動停發型Vplus型：日立變頻調速型計算條件：運轉時間6000小時/年?
*2 上表中的Vplus7.5～15kW機型時，設定壓力為0.73MPa,22～100kW機型時，設定壓力為0.6MPa。?
較高的瞬間爆發力，使升壓時間縮短
即使是一定壓力控制的變頻控制機種，在低負載情況下的空載運轉或自動起動/停止時，壓力也會發生變化。HISCREWVplus以獨特的控制方式保證在上述情況時也能隨時維持高于設定壓力的運轉，是通過降低運轉壓力來節省能源的******方案。
在儀表面板上輕松改變控制壓力的設定
一般的變頻機種需要打開柜門，對壓力調整閥或壓力開關進行復雜的微調整。HISCREWVplus可以在儀表面板上輕松地變更控制壓力，以節省電力。即使在壓縮機運轉狀態下也可以變更壓力。 ?
通過日立獨創的sensorlessvector控制與PID控制，實現高靈敏度和高穩定性的運轉?
變頻控制和壓縮機系統控制均采用日立公司自主開發的技術，該系統可以將排出壓力控制在±0.01MPa，在實現較高靈敏度的同時，亦獲得了超群的負載跟隨性和穩定性。
標準配備瞬停再起動回路?
停電時間在5秒內時，可自動重新起動（S型除外）
配備變頻器發生輕微故障時的再試功能
變頻器跳閘時可以使用自我判斷功能，自動執行再試動作，最多3次。
抑制高次諧波的內置式電抗器
內置DC電抗器，抑制來自變頻器的高次諧波。符合（社）日本電機工業會(JEMA)的高次諧波抑制指導方針
